产品介绍

一、概述：

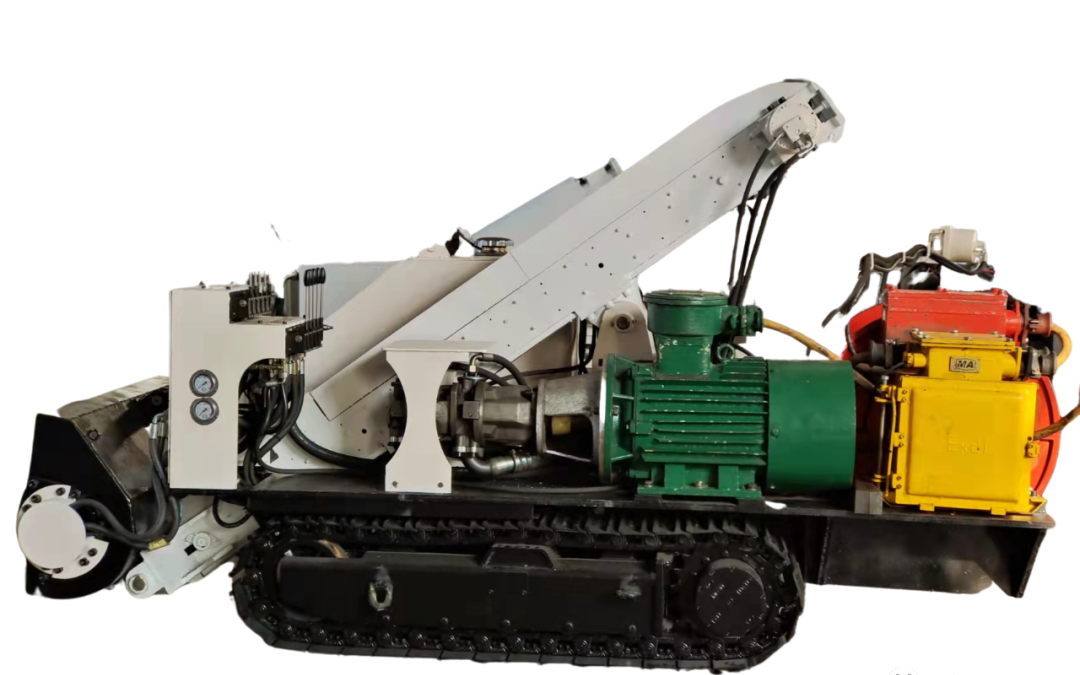

ZXY-15/30L煤矿用螺旋式装载机是我公司结合当前先进技术，创新研制的适合清理煤矿井下巷道内堆放的粉碎型物料的一种螺旋式清渣装载装置，是我公司自行开发设计的一种煤矿用连续生产高效螺旋式装载机，本机采用螺旋式机构扒取物料，然后通过双链刮板运输机构进行转载，从尾部卸入矿车、刮板输送机或皮带等运输设备中。

二、主要用途及适用范围：

用于煤矿井下巷道内堆积粉碎性物料或矿渣的清理；适用范围：煤矿井下掘进巷道、底抽巷道、水仓内产生的矿渣、煤渣清理；转载到矿车或输送皮带，实现高效清运转载工作。

装载机工作环境：

1.海拔高度不超过 1000m；

2.环境大气压：86kPa～106kPa；

3.环境空气温度不超过 40℃；

4.环境空气相对湿度不超过 95％（+25℃时）；

5.环境空气中允许含有甲烷混合物爆炸性气体及煤尘，含量不超过《煤矿安全规程》中所规定的安全含量；

6.巷道坡度不大于15°；

7.电源电源极限偏差不超过±5%。

三、技术参数：

序号	名称	单位	参数
1	装载能力	m³/h	15
2	螺旋宽度	mm	1080
3	螺旋公称直径	mm	400
4	螺距	mm	130
5	螺旋转速	r/min	70
6	工作高度	mm	0~200
7	卸载高度	mm	1430
8	油箱容量	L	240
9	噪音	dB（a）	≦85
10	行走速度	m/min	16
11	爬坡能力	°	10
12	电动机总功率	Kw	30
13	机重	t	3
14	外形尺寸	mm	322012001880

四、特点及优势：

螺旋收集部采用液压马达驱动，安全可靠，装载效率高；机体方便拆卸、运输、稳定性高；履带行走，机动灵活，爬行能力强；转载部可向左、右各90°旋转，实现落煤点无死角；冷却方式采用风冷，这种风冷方式结构简单、体积小、重量轻、热阻小、换热面积大、使用安装方便、它的散热效果较高。
